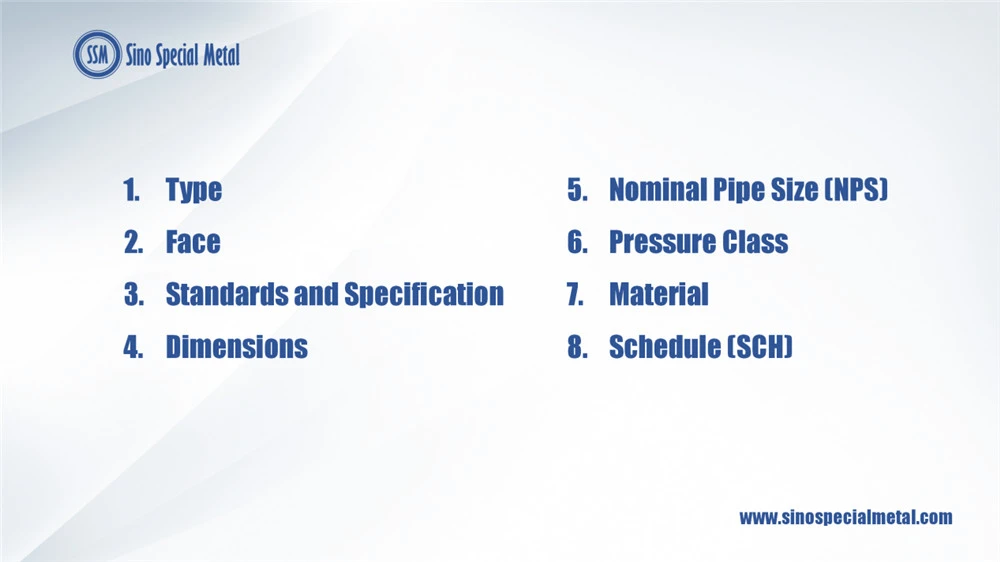

หน้าแปลนถูกจัดหมวดหมู่ตามเกณฑ์ที่กำหนด และหมวดหมู่เหล่านี้มักจะถูกกำหนดโดยมาตรฐานและข้อกำหนดของท่อที่เกี่ยวข้อง หน้าแปลนถูกกำหนดโดย Type, Face, Standards and Specification, Dimensions, Nominal Pipe Size (NPS), Pressure Class, Material, Schedule (SCH)
การระบุหน้าแปลนเป็นหนึ่งในความท้าทายที่ใครก็ตามที่เกี่ยวข้องกับระบบไฮดรอลิกต้องเผชิญ ความสำคัญของส่วนเหล่านี้มักถูกมองข้าม อย่างไรก็ตาม ความน่าเชื่อถือมีความสำคัญต่อความสมบูรณ์ของระบบ
ในการค้นหาหน้าแปลนที่เหมาะสมสำหรับระบบของคุณ คุณต้องระบุหน้าแปลนนั้น กระบวนการนี้ซับซ้อนกว่าการกวัดแกว่งสายวัด คุณต้องพิจารณาปัจจัยต่อไปนี้ในระหว่างขั้นตอนการระบุตัวตน:
1) ระบุประเภทหน้าแปลน
ประเภทหน้าแปลน: หมายถึงการออกแบบหน้าแปลน ประเภทของหน้าแปลนถูกเลือกตามข้อกำหนดของอุณหภูมิและความดัน และสามารถระบุได้ด้วยรูปทรงเรขาคณิต

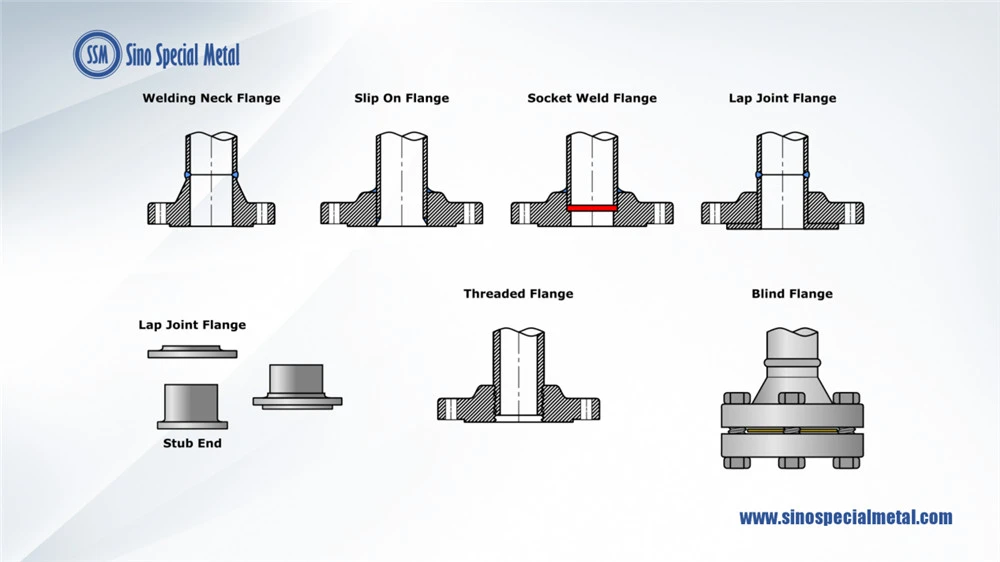

การหาประเภทเป็นขั้นตอนที่ง่ายที่สุด สิ่งที่คุณต้องทำคือดูมัน ประเภทหน้าแปลนที่พบมากที่สุดคือ:
• หน้าแปลนคอเชื่อม : มีดุมเรียว ใช้ในระบบแรงดันสูงเป็นส่วนใหญ่
• Slip on flange : สามารถลื่นเหนือท่อ เชื่อมภายในและภายนอก เพิ่มความทนทาน ป้องกันการรั่วซึม
• หน้าแปลนเชื่อมแบบซ็อกเก็ต: เชื่อมต่อกับท่อโดยมีรอยเชื่อมหนึ่งชิ้นที่ด้านนอกของหน้าแปลน
• หน้าแปลนข้อต่อตัก: ใช้กับปลายข้อต่อตัก สามารถเลื่อนผ่านท่อแต่ไม่เชื่อม ยึดให้อยู่กับที่ด้วยแรงดัน
• หน้าแปลนเกลียว: ยึดติดกับท่อโดยไม่ต้องเชื่อม ใช้สำหรับท่อที่มีผนังหนาเพื่อสร้างเกลียวภายใน
• หน้าแปลนแบบบอด: ใช้เพื่อเว้นส่วนปลายของวาล์วและท่อ เหมาะสำหรับสภาพแวดล้อมที่มีแรงดันสูง
หน้าแปลน: หมายถึงพื้นที่ที่ใช้ในการปิดผนึกหน้าแปลน โดยปกติแล้วจะมีการติดตั้งปะเก็นระหว่างหน้าแปลนทั้งสองที่อยู่ตรงข้ามกัน ตัวอย่างของหน้าแปลนประกอบด้วยข้อต่อแบบวงแหวน (RTJ) แบบแบน ยกขึ้น ข้อต่อตัก ลิ้นและร่อง และการออกแบบตัวผู้และตัวเมีย

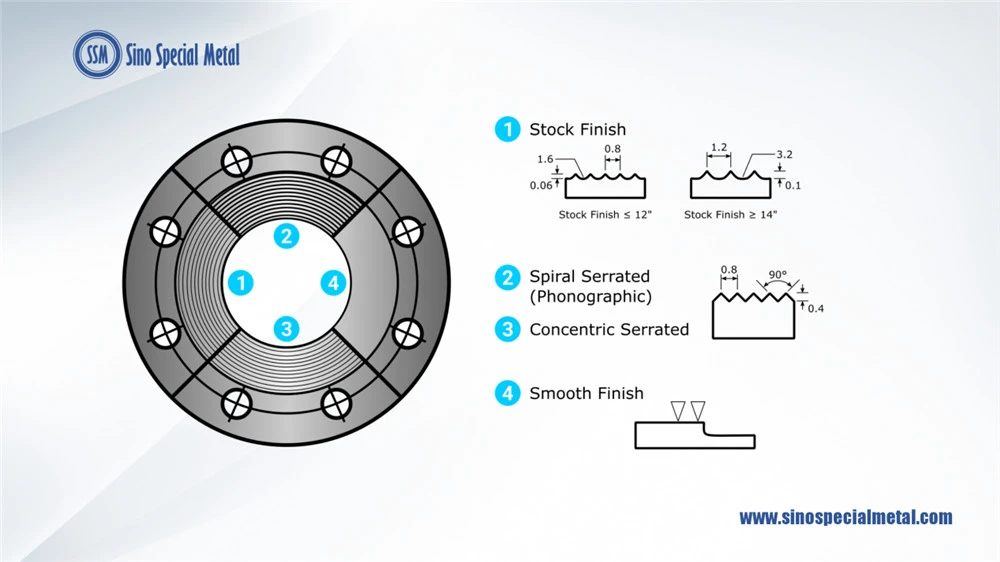

พื้นผิวหน้าแปลน: หมายถึงสภาพของพื้นผิวการปิดผนึกหน้าแปลน พื้นผิวหน้าแปลนอาจเรียบหรือเป็นฟันปลา1. ความเรียบของพื้นผิวหน้าแปลนถูกกำหนดโดยค่าเฉลี่ยความหยาบ (Ra) หรือความสูงของความหยาบเฉลี่ยทางคณิตศาสตร์ (AARH)
2) กำหนดขนาด
ขนาด: ขนาดของดุมหน้าแปลน ใบมีด ฯลฯ ของหน้าแปลน ขนาดขึ้นอยู่กับขนาดท่อที่ระบุ (NPS) และระดับแรงดันที่จำเป็นสำหรับการใช้งานที่กำหนด
ขนาดท่อที่กำหนด (NPS) : หน่วยการวัดแบบไร้มิติที่กำหนดขนาดของสิ่งของ (ท่อ ข้อต่อฟิตติ้ง ฯลฯ) ที่เชื่อมต่อกับหน้าแปลน

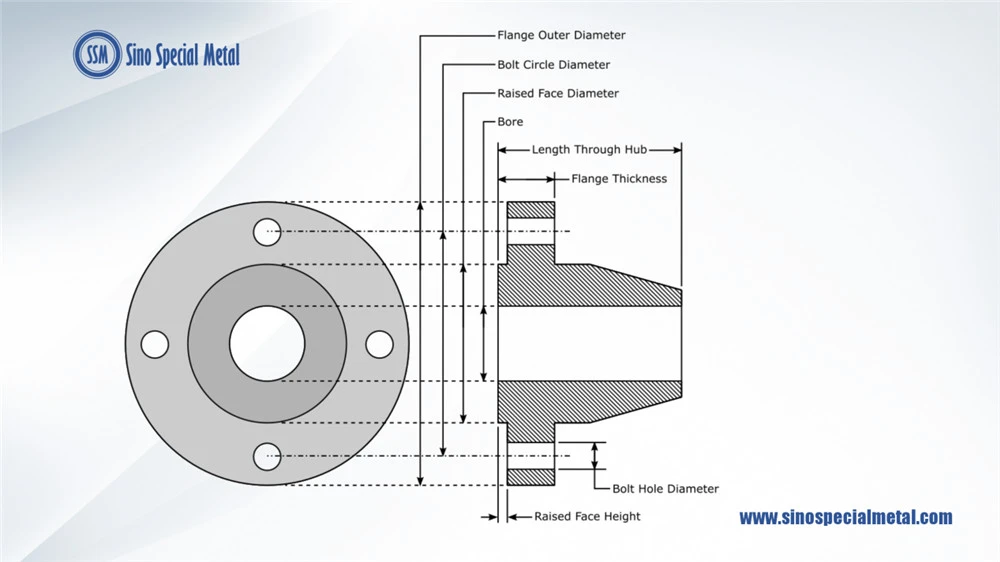

การวัดขนาดหน้าแปลนไม่ใช่เรื่องง่าย คุณต้องหาเส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางภายใน จำนวนรูโบลต์ เส้นผ่านศูนย์กลางรูโบลต์ และเส้นผ่านศูนย์กลางวงกลมโบลต์
เส้นผ่านศูนย์กลางวงกลมโบลต์ (BC) เป็นหนึ่งในการวัดที่สำคัญที่สุดในการระบุหน้าแปลน เป็นการวัดจากจุดศูนย์กลางของรูโบลต์ไปยังจุดศูนย์กลางของรูโบลต์อีกอันที่อยู่ฝั่งตรงข้ามของหน้าแปลน
3) พิจารณาความหนา
ตาราง (SCH) – ความหนาของท่อ/กำหนดการ ตารางเวลาของท่อเกี่ยวข้องเฉพาะกับหน้าแปลนคอเชื่อมและข้อต่อตัก เนื่องจากตารางเวลาของหน้าแปลนเหล่านี้ต้องตรงกับตารางเวลาท่อที่เกี่ยวข้องซึ่งเชื่อมต่ออยู่ หน้าแปลนประเภทอื่นๆ จะเลื่อนบางส่วนเข้าไป ขันสกรูเข้า หรือเจาะผ่านหน้าแปลนที่เกี่ยวข้อง ดังนั้นตารางหน้าแปลนจึงไม่จำเป็นต้องตรงกับตารางท่อ ตารางเวลาเกี่ยวข้องกับหน้าแปลนวงแหวนหมุน แต่สิ่งเหล่านี้มีการใช้งานที่จำกัดและจะไม่กล่าวถึงต่อไป
พารามิเตอร์หน้าแปลนที่สำคัญอย่างยิ่งคือความหนา กำหนดปริมาณแรงดันที่หน้าแปลนสามารถทนได้ ยิ่งหน้าแปลนหนาเท่าใด แรงดันที่สามารถทำงานได้ก็จะยิ่งสูงขึ้นเท่านั้น เมื่อวัดความหนาของหน้าแปลน คุณต้องวัดขอบด้านนอกของชิ้นส่วนเท่านั้น
4) อ่านเกี่ยวกับมาตรฐาน

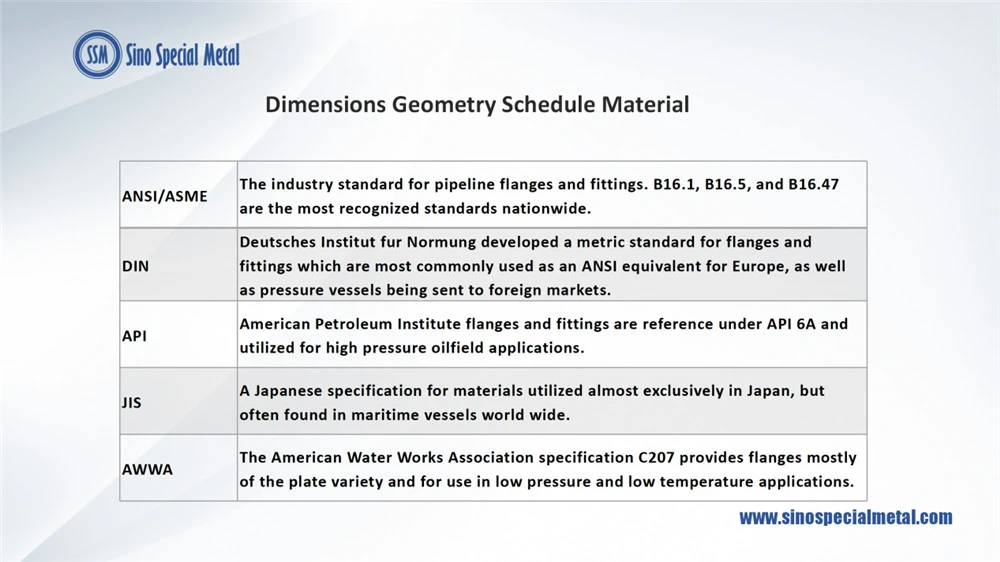

มาตรฐานและข้อมูลจำเพาะ: หน้าแปลนผลิตขึ้นเพื่อให้เป็นไปตามมาตรฐานและข้อกำหนดที่กำหนด มาตรฐานและข้อมูลจำเพาะกำหนดขนาด รูปทรงเรขาคณิต ตารางเวลา และวัสดุของหน้าแปลนที่กำหนด (เพื่อระบุปัจจัยบางประการ)
มีมาตรฐานมากมายสำหรับการเลือกหน้าแปลนที่เหมาะสมสำหรับความต้องการของคุณ คุณสามารถเลือกได้ระหว่าง ASME, ASTM, ANSI, API, MSS, AWWA, DIN, JIS และอื่นๆ ขึ้นอยู่กับการใช้งานที่คุณกำลังพิจารณาและส่วนประกอบอื่นๆ
5) จัดการกับระดับความดัน

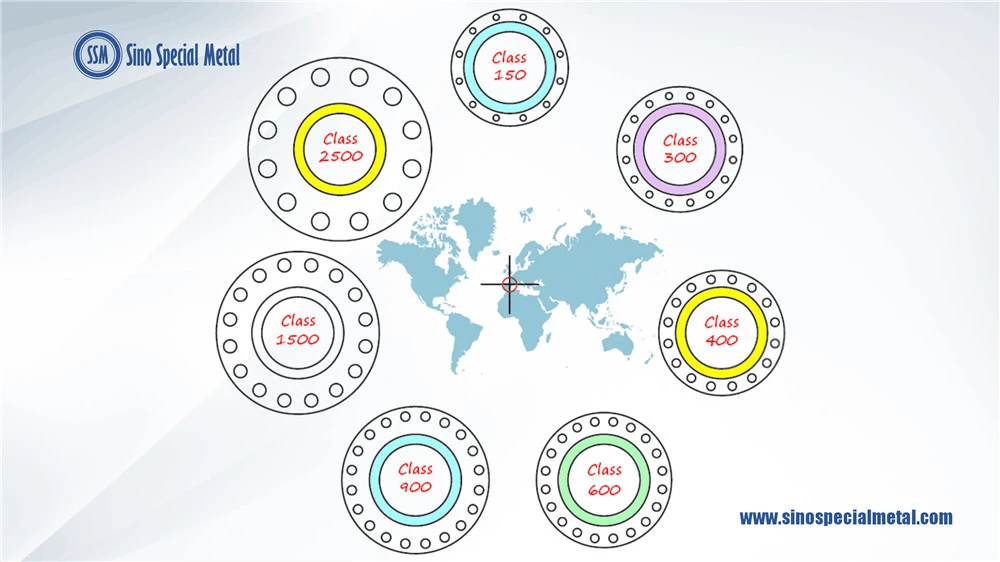

ระดับความดัน – ระดับความดัน-อุณหภูมิของหน้าแปลนสำหรับวัสดุที่กำหนด แม้จะมีชื่อว่า 'ระดับความดัน' แต่ปัจจัยนี้ขึ้นอยู่กับวัสดุและอุณหภูมิ
ระดับแรงดันของหน้าแปลนกำหนดแรงดันที่สามารถรองรับหรือทำงานภายใต้โดยไม่แตกหัก แต่ละมาตรฐานที่กล่าวถึงข้างต้นมีระดับแรงดันหลายระดับ ตั้งแต่ต่ำไปจนถึงสูง ระดับความดันของหน้าแปลนต้องเข้ากันได้กับระดับความดันของชิ้นส่วนที่ทำงานร่วมกับภายในระบบ
6) เลือกวัสดุ

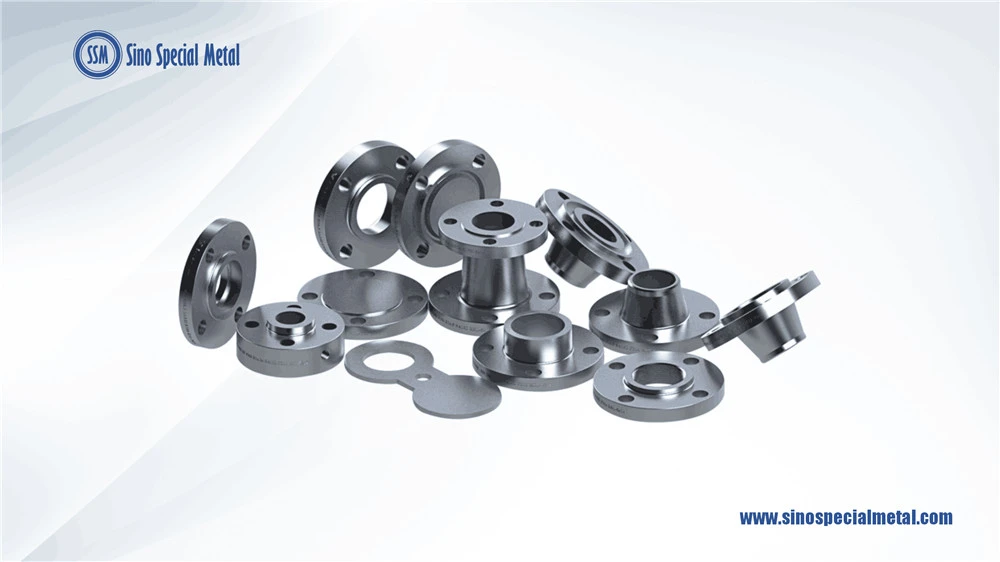

วัสดุ – วัสดุที่ใช้ผลิตหน้าแปลน เช่น เหล็กหล่อ เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม เป็นต้น
ขึ้นอยู่กับสภาพแวดล้อมที่หน้าแปลนจะทำงาน สิ่งสำคัญคือต้องเลือกวัสดุที่ทำจาก หน้าแปลนอาจต้องทนต่อแรงดัน ความชื้น อุณหภูมิสูง การกัดกร่อน และอื่นๆ มักทำจากเหล็กกล้าไร้สนิมหรือเหล็กกล้าคาร์บอนรวมทั้งนิกเกิลทองแดง
