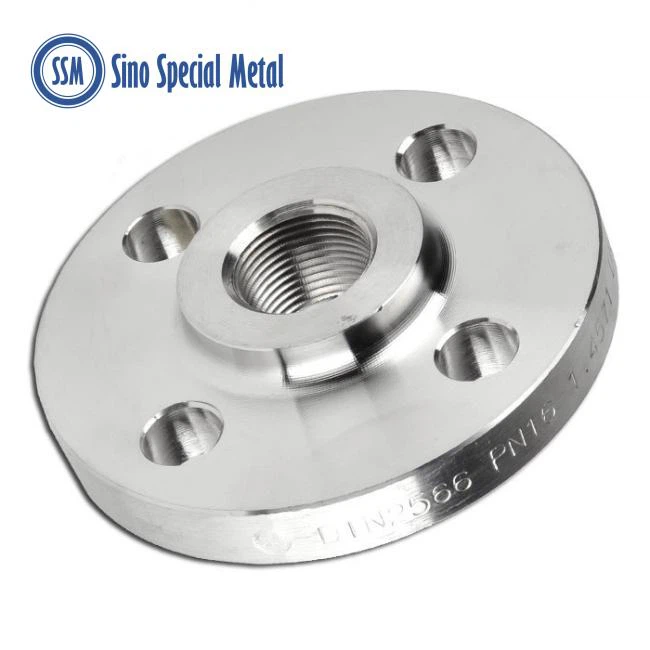

การออกแบบหน้าแปลนเกลียว (เรียกอีกอย่างว่า 'หน้าแปลนเกลียว') ใช้เกลียวเกลียวเพื่อเชื่อมต่อหน้าแปลนกับท่อ เกลียวตัวผู้ถูกตัดไปที่ปลายท่อในขณะที่เกลียวตัวเมียถูกตัดเข้าไปในรูของหน้าแปลน จากนั้นท่อเกลียวตัวผู้จะถูกขันเข้ากับหน้าแปลนเกลียวตัวเมีย
|
|
|
|
รายละเอียดของหน้าแปลนเกลียว: 1. หน้าแปลนเกลียว; 2. ด้าย; 3. ท่อหรือข้อต่อ |
|
แม้ว่าการออกแบบหน้าแปลนเกลียวจะมีให้เลือกหลายขนาดและระดับแรงดัน แต่ส่วนใหญ่จะใช้กับระบบท่อขนาดเล็ก เช่น น้อยกว่าหรือเท่ากับ 4 นิ้ว การใช้งานยังจำกัดเฉพาะระบบปลอดสารพิษ ระบบแรงดันต่ำ และระบบอุณหภูมิต่ำ หน้าแปลนเกลียวขนาด ½ นิ้วถึง 2-นิ้ว เป็นที่นิยมมากกว่าขนาด 2 นิ้วขึ้นไป เนื่องจากการใช้งานที่มีแรงดันต่ำ หน้าแปลนเกลียวจึงใช้เฉพาะหน้าแบนและยกขึ้นเท่านั้น ไม่เหมาะสำหรับการใช้งานที่อุณหภูมิสูงเนื่องจากรูปทรงของเกลียวจะบิดเบี้ยว ซึ่งมักนำไปสู่การรั่วไหล
ข้อได้เปรียบที่สำคัญของหน้าแปลนเกลียวคือสามารถเชื่อมต่อกับท่อได้โดยไม่ต้องเชื่อม การขึ้นรูปรอยต่อโดยไม่จำเป็นต้องเชื่อมเป็นข้อได้เปรียบอย่างมาก และเป็นสิ่งจำเป็นในบางพื้นที่และอุตสาหกรรม เช่น พื้นที่ที่มีการระเบิด (พื้นที่ที่ได้รับการจัดอันดับเป็นพิเศษ) เช่น ปั๊มน้ำมัน โรงงานเฮกเซน ร้านค้าที่มีของเหลวไวไฟ เป็นต้น หากไม่ต้องการการเชื่อม แหล่งที่มีศักยภาพ ของการจุดระเบิดจะถูกลบออก ข้อดีอีกประการหนึ่งคือการประกอบและถอดข้อต่อหน้าแปลนแบบเกลียวได้รวดเร็วและง่ายกว่าข้อต่อหน้าแปลนแบบเชื่อม
หน้าแปลนเกลียวไม่เหมาะสำหรับท่อที่มีความหนาของผนังบาง เนื่องจากการตัดเกลียวบนท่อดังกล่าวเป็นเรื่องยาก ในบางกรณี อาจใช้รอยเชื่อมซีลเพื่อเพิ่มความสมบูรณ์ของหน้าแปลน และลดโอกาสในการรั่วไหล การเพิ่มการเชื่อมซีลจะเพิ่มความสมบูรณ์ของหน้าแปลน แต่ก็ทำให้การประกอบและถอดแยกชิ้นส่วนทำได้ยากขึ้น (เพราะการเชื่อมทำให้เป็นข้อต่อถาวร)
กลุ่มและสมาคมด้านวิศวกรรมส่วนใหญ่จำกัดการใช้หน้าแปลนเกลียวให้มีขนาดตั้งแต่ ½ ถึง 4 นิ้ว และระดับแรงดัน 300 และต่ำกว่า เนื่องจากไม่มีการใช้การเชื่อม หน้าแปลนแบบเกลียวจึงมีแนวโน้มที่จะรั่วไหลมากกว่าแบบข้อต่อแบบเชื่อม และซีลจะเสียหายได้ง่ายหากหน้าแปลนผิดแนว ด้วยเหตุผลเหล่านี้ หน้าแปลนแบบเกลียวจึงเป็นตัวเลือกที่ไม่ดีสำหรับระบบอันตราย ซึ่งการรั่วไหลอาจส่งผลร้ายแรง
เทคนิคการทดสอบแบบไม่ทำลาย (NDT)
การถ่ายภาพด้วยรังสีสามารถใช้เพื่อตรวจสอบการสึกกร่อนบนหน้าแปลน และสำหรับการต่อ/จัดตำแหน่งเกลียว
มาตรฐาน ASME
ข้อกำหนดสำหรับการเชื่อมต่อแปลนเกลียวสะท้อนอยู่ในมาตรฐาน ASME B1.20.1 และ ASME B31.3
ข้อกำหนดมาตรฐานสำหรับหน้าแปลนเกลียว
|
ขนาด |
ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, ภาพวาดแบบกำหนดเอง |
|
ขนาด |
1/2" (15 NB) ถึง 48" (1200NB) |
|
ระดับ |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 เป็นต้น |
|
ดินแดง |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636,DIN2637, DIN2638, DIN2673 |
|
วท.บ |
BS4504 , BS4504 , BS1560 , BS10 |
|
ประเภทหน้าแปลน |
Flate Face (FF), Raised Face (RF), Ring Type Joint (RTJ) |
วัสดุและเกรดของหน้าแปลนเกลียว
|
หน้าแปลนเกลียวสแตนเลส |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
หน้าแปลนเกลียวเหล็กเพล็กซ์และซุปเปอร์เพล็กซ์ |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
หน้าแปลนเกลียวเหล็กกล้าคาร์บอน |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
หน้าแปลนเกลียวเหล็กกล้าคาร์บอนอุณหภูมิต่ำ |
ASTM A350, LF2, LF3 |
|
หน้าแปลนเกลียวโลหะผสมเหล็ก |
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
หน้าแปลนเกลียวเหล็กโลหะผสมทองแดง |
ASTM SB 61 , SB62 , SB151 , SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100, 10200, 10300, 10800, 12000, 12200 |
|
หน้าแปลนเกลียวโลหะผสมนิกเกิล |
ASTM SB564, SB160, SB472, SB162 นิกเกิล 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Alloy 20 (หมายเลข UNS N08020) |
ASME B16.5 หน้าแปลนแบบเกลียวที่หันหน้าเข้าหาแบบยกขึ้น
|
หน้าแปลนเกลียว |
หน้าแปลนเกลียว |
|
ANSI B16.5 หน้าแปลนเกลียว |
ขนาดหน้าแปลนเกลียว |
|
ASME B16.5 หน้าแปลนแบบเกลียว |
ANSI B16.5 Class 150 หน้าแปลนเกลียว |
|
ผู้จำหน่ายหน้าแปลนเกลียวสแตนเลส |
หน้าแปลนเกลียว SS |
|
ตัวแทนจำหน่ายหน้าแปลนจานเกลียว |
ASME B16.47 Series A และ B Screwed Flanges ผู้ส่งออก |
|
ANSI B16.5 ชั้น 150 ตัวยึดหน้าแปลนแบบเกลียว |
ANSI 150 ผู้จัดจำหน่ายหน้าแปลนเกลียว |
|
หน้าแปลนเกลียวเหล็กกล้าคาร์บอน |
ผู้ผลิตหน้าแปลนเกลียวคุณภาพสูง |
|
ASTM A182 หน้าแปลนเกลียวสแตนเลส |
หน้าแปลนเกลียวเหล็กเพล็กซ์ |
|
หน้าแปลนฟอร์จเกลียวเหล็กซุปเปอร์ดูเพล็กซ์ |
หน้าแปลนท่อเกลียวทองแดงนิกเกิล |
|
หน้าแปลนเกลียวโลหะผสมนิกเกิลสูง |
Hastelloy Flat Faced Threaded Flanges Stockist |
|
หน้าแปลนไทเทเนียม ASME B16.47 Series A และ B |
หน้าแปลนเกลียว Inconel |
ANSI B16.5 การใช้งานหน้าแปลนเกลียว
ASME B16.5 Threaded Flanges เป็นที่รู้กันว่ามอบประสิทธิภาพที่ยอดเยี่ยมและได้รับการพัฒนาโดยทั่วไปเพื่อตอบสนองความต้องการ เรานำเสนอหน้าแปลนแบบเกลียวที่หลากหลายผ่านเครือข่ายสาขาที่เก็บสต็อคทั่วโลก หน้าแปลนเกลียวเหล่านี้ใช้ในอุตสาหกรรมต่าง ๆ เช่น:
หน้าแปลนเกลียวสแตนเลสใช้ในท่อส่งน้ำมันและก๊าซ
หน้าแปลนเกลียวใช้ในอุตสาหกรรมเคมี
หน้าแปลนเกลียวโลหะผสมเหล็กใช้ในท่อประปา
หน้าแปลนเกลียวหน้าแบนใช้ในการทำความร้อน
หน้าแปลนท่อเกลียวใช้ในระบบประปา
ANSI B16.5 หน้าแปลนฟอร์จแบบเกลียวใช้ในโรงไฟฟ้า
หน้าแปลนแผ่นเกลียวใช้ในอุตสาหกรรมกระดาษและเยื่อกระดาษ
หน้าแปลนเกลียวใช้ในงานเอนกประสงค์
หน้าแปลนเกลียวเหล็กใช้ในอุตสาหกรรมการผลิต
หน้าแปลนเกลียวใช้ในอุตสาหกรรมแปรรูปอาหาร
หน้าแปลนเกลียวใช้ในท่อโครงสร้าง
