หน้าแปลนท่อและอุปกรณ์หน้าแปลนคืออะไร?

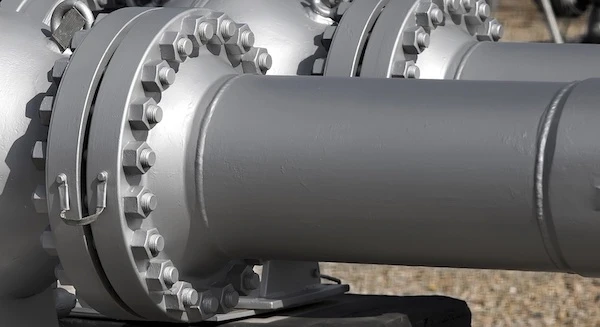

หน้าแปลนท่อคืออะไร?

ครีบทั่วไป

หน้าแปลนใช้สำหรับเชื่อมต่อท่อ วาล์ว ปั๊ม และอุปกรณ์อื่น ๆ เพื่อสร้างระบบท่อ นอกจากนี้ยังช่วยอำนวยความสะดวกในการทำความสะอาด ตรวจสอบ และปรับแต่ง โดยทั่วไป หน้าแปลนจะเชื่อมหรือขันเกลียว หน้าแปลนสองหน้าถูกยึดเข้าด้วยกันโดยมีสารกันรั่วระหว่างกันเพื่อสร้างจุดเชื่อมต่อที่มีหน้าแปลน

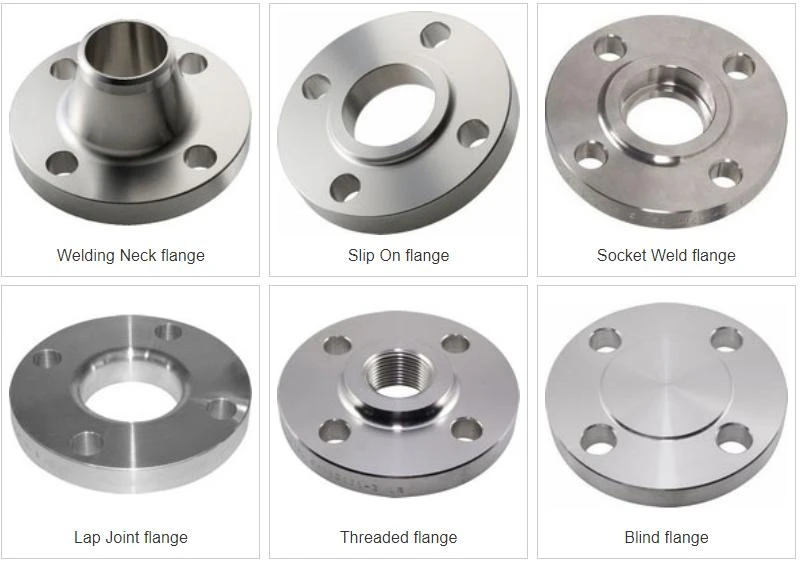

ประเภทหน้าแปลนที่ใช้มากที่สุดในอุตสาหกรรมปิโตรเคมีและปิโตรเคมีคือ

ทุกประเภทยกเว้นหน้าแปลน Lap Joint มีหน้าแปลนยกขึ้น

ส่วนประกอบสำหรับหน้าแปลน

หน้าแปลนท่อถูกสร้างขึ้นจากวัสดุหลากหลายชนิด รวมถึงเหล็กกล้าไร้สนิม เหล็กหล่อ อะลูมิเนียม ทองเหลือง บรอนซ์ และพลาสติก แต่วัสดุที่พบมากที่สุดคือเหล็กกล้าคาร์บอนที่ผ่านการหลอมและกลึง

นอกจากนี้ สำหรับการใช้งานเฉพาะทาง หน้าแปลน เช่น ข้อต่อและท่อ มักจะบุภายในด้วยชั้นของวัสดุที่มีคุณภาพแตกต่างไปจากตัวหน้าแปลนอย่างสิ้นเชิง

ในกรณีส่วนใหญ่ วัสดุของหน้าแปลนจะถูกกำหนดระหว่างการเลือกท่อ หน้าแปลนมักทำจากวัสดุชนิดเดียวกับท่อ

หน้าแปลนทั้งหมดในเว็บไซต์นี้เป็นไปตามมาตรฐาน ASME และ ASTM เว้นแต่จะระบุไว้เป็นอย่างอื่น ASME B16.5 กล่าวถึงมิติ ความคลาดเคลื่อนของขนาด ฯลฯ ในขณะที่ ASTM อธิบายคุณลักษณะของวัสดุต่างๆ

การวัดหน้าแปลน

หน้าแปลน ASME B16.5 แต่ละชุดมีขนาดที่กำหนด หากช่างเขียนแบบในญี่ปุ่น ผู้เตรียมงานในแคนาดา หรือช่างท่อในออสเตรเลียอ้างถึงหน้าแปลนคอเชื่อม NPS 6, Class 150, ตาราง 40 ASME B16.5 ก็จะหมายถึงหน้าแปลนที่แสดงภาพด้านล่าง

หากมีการสั่งซื้อหน้าแปลน ซัพพลายเออร์ต้องการทราบคุณภาพของวัสดุ ASTM A105 เป็นหน้าแปลนหลอมเหล็กกล้าคาร์บอน ในขณะที่ A182 เป็นหน้าแปลนหลอมเหล็กกล้าไร้สนิม

ดังนั้น การสั่งซื้อที่ถูกต้องไปยังซัพพลายเออร์จะต้องระบุสองมาตรฐาน

หน้าแปลนคอเชื่อม NPS 6, ชั้น 150, กำหนดการ 40, ASME B16.5 / ASTM A105

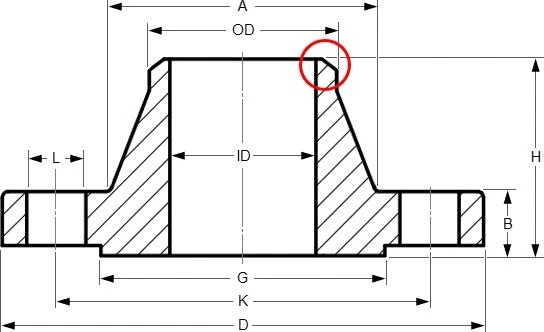

เอ - Ø192.1|OD - Ø168.3|L - Ø22.4|ID - Ø154.1|G - Ø215.9|K - Ø241.3|D - Ø279.4|ข - 25.4|H - 88.9|ความสูง RF - 1.6

หน้าแปลนด้านบนมีรูสลักเกลียว 8 รู และมุมเชื่อม 37.5 องศา (วงกลมสีแดง) ขนาดที่กำหนดทั้งหมดมีหน่วยเป็นมิลลิเมตร หน้าแปลนที่ยกขึ้น (RF) ไม่จำเป็นต้องระบุ เนื่องจาก ASME B16.5 แต่ละหน้าแปลนเป็นแบบมาตรฐานที่จัดส่งพร้อมหน้ายก ควรระบุเฉพาะการออกแบบที่แตกต่างกัน (Ring Type Joint (RTJ), Flat Face (FF) เป็นต้น

การเชื่อมต่อสลักเกลียวหน้าแปลน

การเชื่อมต่อหน้าแปลนแบบสลักเกลียวเป็นส่วนผสมขององค์ประกอบที่ซับซ้อนจำนวนมาก (หน้าแปลน, สลักเกลียว, ปะเก็น, กระบวนการ, อุณหภูมิ, ความดัน, ปานกลาง) ปัจจัยทั้งหมดเหล่านี้เชื่อมโยงกันและพึ่งพาซึ่งกันและกันเพื่อผลลัพธ์ที่ดี

สิ่งสำคัญต่อความน่าเชื่อถือของข้อต่อหน้าแปลนคือการควบคุมขั้นตอนการสร้างข้อต่ออย่างมีประสิทธิภาพ

การเชื่อมต่อหน้าแปลนสลักเกลียวทั่วไป

หลายปีมาแล้ว อุตสาหกรรมได้ตระหนักถึงความสำคัญของการติดตั้งและการประกอบ

ในยุโรป การเน้นย้ำอยู่ที่การทำให้แน่ใจว่าการร่วมกันดำเนินการโดยผู้เชี่ยวชาญที่ผ่านการฝึกอบรมและผ่านการรับรองแล้ว และสิ่งนี้ส่งผลให้มีการผลิต TS EN 1591 Part 4 ซึ่งเป็นมาตรฐานทางเทคนิคของยุโรป มาตรฐานนี้ใช้กับช่างเทคนิคสลักเกลียวและหัวหน้างาน ซึ่งเป็นวิศวกรที่รับผิดชอบ ซึ่งเป็นผู้ถอด ประกอบ และขันการเชื่อมต่อสลักเกลียวของระบบแรงดันบริการที่สำคัญของการกำหนดค่าใดๆ

มาตรฐานนี้กำหนดระเบียบวิธีสำหรับการฝึกอบรมและการประเมินช่างเทคนิคที่เกี่ยวข้องกับการผลิตและการถอดประกอบข้อต่อหน้าแปลน และสามารถเปรียบเทียบได้กับข้อกำหนดการฝึกอบรมสำหรับช่างเชื่อมที่ทำงานเกี่ยวกับภาชนะรับความดัน การเผยแพร่เน้นย้ำถึงความสำคัญของการกำกับดูแลอย่างเชี่ยวชาญของกระบวนการสร้างข้อต่อเพื่อให้มั่นใจว่าหน้าแปลนจะทำงานได้โดยไม่รั่วไหล

การเชื่อมต่อข้อต่อหน้าแปลนแบบสลักเกลียวสามารถรั่วได้จากหลายสาเหตุ รวมถึงปะเก็น

แม้ว่าส่วนประกอบที่พึ่งพากันที่ซับซ้อนทั้งหมดของการเชื่อมต่อหน้าแปลนข้อต่อแบบสลักเกลียวจะทำงานได้อย่างกลมกลืน ปัจจัยที่สำคัญที่สุดเพียงประการเดียวที่กำหนดความสำเร็จหรือความล้มเหลวของการเชื่อมต่อหน้าแปลนข้อต่อแบบสลักเกลียวนั้นจะอยู่ที่ความใส่ใจของผู้ติดตั้งต่อขั้นตอนการติดตั้งและการประกอบที่เหมาะสม หากดำเนินการอย่างถูกต้อง การประกอบจะไม่มีการรั่วซึมตลอดอายุการใช้งาน

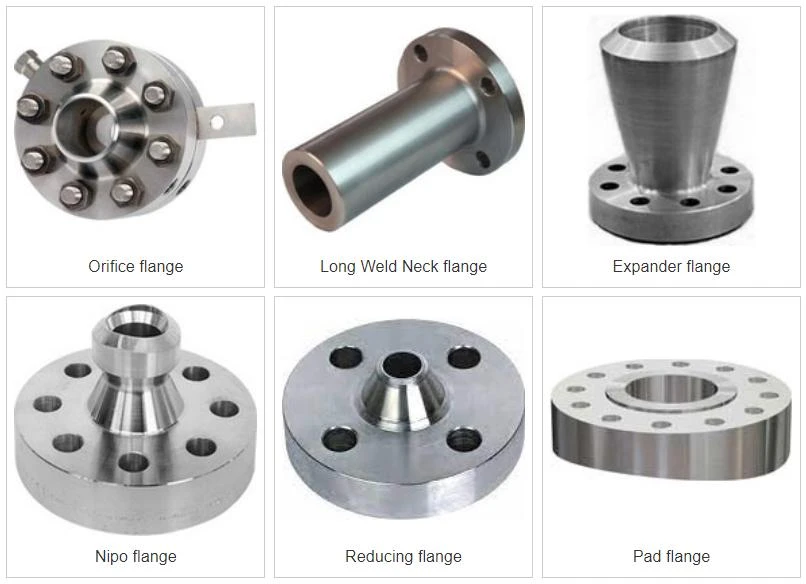

ยังมีหน้าแปลนพิเศษอีกหลายแบบ เช่น..

ข้อต่อฟิตติ้งหน้าแปลนคืออะไร?

อุปกรณ์หน้าแปลนใช้สำหรับเชื่อมต่อท่อตั้งแต่สองท่อขึ้นไป ท่อแต่ละท่อต้องมีหน้าแปลนซึ่งเป็นสันนูนที่ยกขึ้นรอบเส้นรอบวงภายนอกของท่อ การใช้สลักเกลียว ที่หนีบ หรือตัวยึดอื่นๆ ตัวติดตั้งจะรวมหน้าแปลนทั้งสองเข้าด้วยกันโดยการบีบอัด แทนที่ตัวเชื่อมต่อแบบเกลียว การเชื่อม หรือการบัดกรี อาจใช้ข้อต่อแบบมีหน้าแปลน หน้าแปลนบางประเภทรวมกับการเชื่อมหรือการบัดกรีเพื่อสร้างข้อต่อท่อที่แข็งแรงขึ้น

ตามลักษณะการทำงานหรือรูปลักษณ์ อุปกรณ์ประกอบหน้าแปลนประเภทต่างๆ สามารถระบุจากอุปกรณ์อื่นได้ ข้อต่อฟิตติ้งที่ใช้กับท่อขนาดใหญ่มากหรือท่อส่งแก๊สมีหน้าแปลนเรียบและมีรูเจาะล่วงหน้าเรียงกัน เมื่อเชื่อมต่อข้อต่อหน้าแปลนทั้งสองเข้าด้วยกัน สลักเกลียวจะถูกใส่เข้าไปในรูของหน้าแปลนเพื่อสร้างการเชื่อมต่อที่แข็งแรงและใช้งานได้ยาวนาน การใช้งานแรงดันสูงอาจใช้ข้อต่อแบบหน้าแปลนกับคอเรียว โดยทั่วไปแล้ว การเชื่อมต่อรูปแบบนี้ต้องใช้ทั้งการเชื่อมและการสลักเกลียว เพื่อที่จะต้านทานแรงดันมหาศาลที่กระทำโดยเนื้อหาของท่อ

ผู้ติดตั้งที่ต้องเพิ่มข้อต่อแบบมีหน้าแปลนในภาคสนามอาจเลือกใช้ข้อต่อแบบเกลียว ซึ่งมีเกลียวภายในคล้ายกับที่พบในส่วนปลายของท่อส่วนใหญ่ สิ่งนี้ทำให้ผู้ติดตั้งสามารถขันสกรูเข้ากับท่อเพื่อยึดให้แน่น ข้อต่อเกลียวช่วยให้คนงานตัดท่อตามขนาดที่ต้องการได้ง่ายสำหรับการซ่อมแซมอย่างรวดเร็ว จากนั้นจึงผลิตเกลียวที่ปลายโดยใช้ที่สนท่อเพื่อรองรับหน้าแปลน

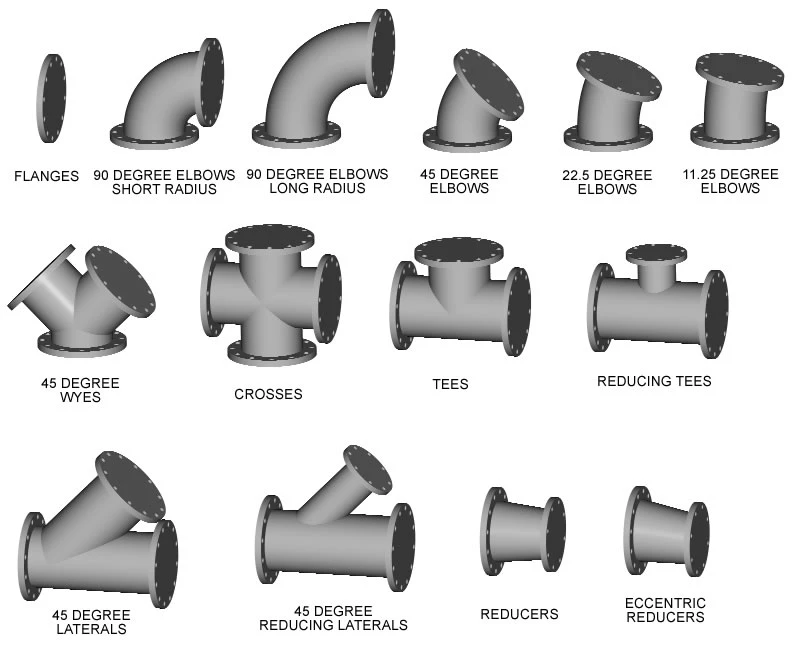

ขึ้นอยู่กับวัตถุประสงค์ ฟิตติ้งหน้าแปลนอาจมีหลายโปรไฟล์ ในการเชื่อมโยงท่อสองท่อเข้ามุม ข้อต่องอจะมีรูปทรงโค้งพร้อมหน้าแปลนที่ปลายทั้งสองด้านเพื่อการเชื่อมต่อที่มั่นคงยิ่งขึ้น ข้อต่อฟิตติ้งหน้าแปลนรูปตัวทีเชื่อมต่อท่อสองท่อในแนวเดียวกันด้วยท่อตั้งฉาก ในขณะที่ข้อต่อรูปตัว Y เชื่อมต่อท่อสามท่อที่ทำงานในสามมุม ข้อต่อแบบหน้าแปลนบางชนิดอาจมีโครงแบบสี่ทางหรือแบบกากบาทเพื่อให้ท่ออิสระสี่ท่อ

ข้อต่อแบบหน้าแปลนจำนวนมากใช้ร่วมกับปะเก็นเฉพาะเพื่อหลีกเลี่ยงการรั่วไหลที่ข้อต่อของท่อสองท่อ ปะเก็นเหล่านี้บางครั้งเรียกว่า "โอริง" และสร้างจากยางหรือวัสดุสังเคราะห์ เมื่ออุปกรณ์ข้อต่อแบบหน้าแปลนผลิตขึ้นเพื่อให้มีความคลาดเคลื่อนที่แม่นยำสูงและหน้าแปลนเรียบมาก การป้องกันการรั่วอาจไม่จำเป็นต้องใช้ปะเก็น ในบางสถานการณ์ สามารถใช้จาระบีหรือสารหล่อลื่นแทนโอริงเพื่อช่วยปิดช่องว่างระหว่างหน้าแปลน
