หน้าแปลนตาบอดคืออะไร?

หน้าแปลนตาบอด (เรียกอีกอย่างว่า 'หน้าแปลนแผ่นปิด') ถูกติดตั้งที่ส่วนท้ายของระบบท่อเพื่อยุติท่อ ไม่มีรูตรงกลาง (รู) ดังนั้นจึงไม่มีการไหลผ่านหน้าแปลน หน้าแปลนตาบอดอาจใช้สำหรับแยกท่อ วาล์ว หรือภาชนะรับความดัน หน้าแปลนประเภทนี้มีให้เลือกทุกขนาดและทุกคลาส และอาจใช้หน้าข้อต่อแบบแบน ยกสูง หรือแบบวงแหวน

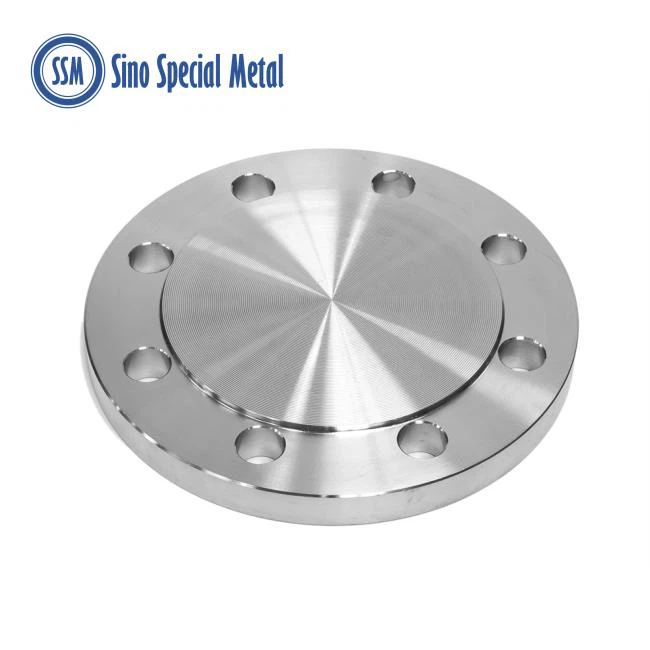

รายละเอียดของหน้าแปลนตาบอด: 1. หน้าแปลนตาบอด; 2. สลักเกลียว

หน้าแปลนแบบบอดสามารถเปลี่ยนฝาครอบรอยเชื่อมชนได้ในกรณีที่ต้องมีการขยายท่อส่ง หรือในกรณีที่จำเป็นต้องมีการตรวจสอบท่อ (ถอดหน้าแปลนแบบบอดออกเพื่อเข้าถึงภายในท่อ) หน้าแปลนประเภทนี้สามารถใช้เป็นจุดเชื่อมต่อของแท่งในระบบระบายน้ำ ขึ้นอยู่กับการใช้งาน หน้าแปลนตาบอดอาจถูกเจาะและใช้เป็นหน้าแปลนสลิปออน หรือเคาะและใช้เป็นหน้าแปลนเกลียว

แม้จะมีการออกแบบที่เรียบง่าย แต่หน้าแปลนประเภทนี้ก็มีราคาค่อนข้างแพง

เทคนิคการทดสอบแบบไม่ทำลาย (NDT)

หน้าแปลนแบบบอดมักไม่เป็นส่วนหนึ่งของโปรแกรมการตรวจสอบโดยไม่ทำลาย (NDI) ตามปกติ เป็นไปได้ที่จะวัดความหนาของหน้าแปลนตาบอดเป็นมาตรการป้องกันไว้ก่อน แต่ไม่ค่อยเกิดขึ้น

มาตรฐาน ASME

มาตรฐาน ASME B16.5 ระบุข้อกำหนดด้านขนาดและความทนทานสำหรับหน้าแปลนตาบอด

ข้อกำหนดมาตรฐานสำหรับหน้าแปลนตาบอด

ขนาด	ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, ภาพวาดแบบกำหนดเอง
ขนาด	1/2" (15 NB) ถึง 48" (1200NB)
ระดับ	150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 เป็นต้น
ดินแดง	DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636,DIN2637, DIN2638, DIN2673
วท.บ	BS4504 , BS4504 , BS1560 , BS10
ประเภทหน้าแปลน	Flate Face (FF), Raised Face (RF), Ring Type Joint (RTJ)

วัสดุและเกรดของหน้าแปลนตาบอด

หน้าแปลนสแตนเลสตาบอด	ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Duplex & Super Duplex Steel หน้าแปลนตาบอด	ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
หน้าแปลนเหล็กกล้าคาร์บอน	ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706
หน้าแปลนเหล็กคาร์บอนอุณหภูมิต่ำ	ASTM A350, LF2, LF3
หน้าแปลนเหล็กอัลลอยด์	ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
หน้าแปลนเหล็กโลหะผสมทองแดง	ASTM SB 61 , SB62 , SB151 , SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100, 10200, 10300, 10800, 12000, 12200
หน้าแปลนตาบอดโลหะผสมนิกเกิล	ASTM SB564, SB160, SB472, SB162 นิกเกิล 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Alloy 20 (หมายเลข UNS N08020)

ASME B16.5 ชนิดที่มีจำหน่ายหน้าแปลนตาบอดแบบยกขึ้น

หน้าแปลนยกตาบอด	หน้าแปลนตาบอดแบบยกขึ้น
ANSI B16.5 หน้าแปลนตาบอด	ขนาดหน้าแปลนตาบอด
หน้าแปลน ASME B16.5 BLRF	ANSI B16.5 ชั้น 150 หน้าแปลนตาบอด
ซัพพลายเออร์หน้าแปลนสแตนเลสตาบอด	SS หน้าแปลนตาบอด
ตัวแทนจำหน่ายครีบจานตาบอด	ASME B16.47 ผู้ส่งออกหน้าแปลน A และ B BLRF
ANSI B16.5 ชั้น 150 BLRF ผู้ถือหุ้นหน้าแปลน	ANSI 150 ผู้จัดจำหน่ายหน้าแปลนตาบอด
หน้าแปลนตาบอดเหล็กกล้าคาร์บอน	ผู้ผลิตหน้าแปลน BLRF คุณภาพสูง
ASTM A182 หน้าแปลน BLRF เหล็กกล้าไร้สนิม	หน้าแปลนตาบอดเหล็กเพล็กซ์
หน้าแปลนฟอร์จตาบอดเหล็กซุปเปอร์ดูเพล็กซ์	หน้าแปลนท่อทองแดงนิกเกิลตาบอด
หน้าแปลน BLRF โลหะผสมนิกเกิลสูง	Hastelloy Flat Faced Blind Flanges Stockist
หน้าแปลน Titanium ASME B16.47 Series A และ B BLRF	หน้าแปลนตาบอด Inconel

ANSI B16.5 การใช้งานหน้าแปลนแบบบอด

ASME B16.5 Blind Flanges เป็นที่ทราบกันดีว่ามอบประสิทธิภาพที่ยอดเยี่ยมและได้รับการพัฒนาโดยทั่วไปเพื่อตอบสนองความต้องการ เรานำเสนอ Flat Faced Blind Flanges ที่หลากหลายผ่านเครือข่ายสาขาที่เก็บสต็อคทั่วโลก Blind Flange เหล่านี้ใช้ในอุตสาหกรรมต่าง ๆ เช่น:

Stainless Steel Blind Flanges ใช้ในท่อส่งน้ำมันและก๊าซ

Blind Raised Face Flanges ใช้ในอุตสาหกรรมเคมี

หน้าแปลนโลหะผสมเหล็ก BLRF ใช้ในท่อประปา

Flat Faced Blind Flanges ใช้ในการทำความร้อน

หน้าแปลนท่อตันใช้ในระบบประปา

ANSI B16.5 Blind Forged Flanges ใช้ในโรงไฟฟ้า

Blind Plate Flanges ใช้ในอุตสาหกรรมกระดาษและเยื่อกระดาษ

Blind Flange ใช้ในงานเอนกประสงค์
