ขนาดหน้าแปลนคืออะไร?

ขนาดท่อและระดับความดันที่จำเป็นสำหรับการใช้งานกำหนดขนาดหน้าแปลน หน้าแปลนได้รับมาตรฐานตามสิ่งพิมพ์จากองค์กรต่างๆ เช่น ASME, MSS และ API เป็นต้น

PCD สำหรับหน้าแปลนคืออะไร?

เส้นผ่านศูนย์กลางวงกลมพิทช์

PCD คืออะไร? PCD ของหน้าแปลนเป็นหนึ่งในมิติที่สำคัญ PCD (Pitch Circle Diameter) คือเส้นผ่านศูนย์กลางของวงกลมที่ผ่านรูโบลต์แต่ละรู

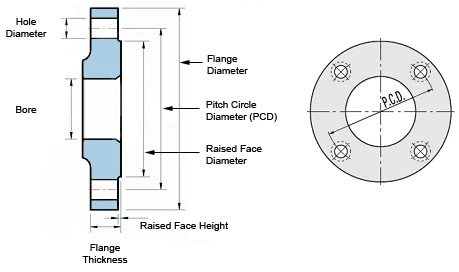

การวัดหน้าแปลนทั่วไป

การเลือกหน้าแปลนที่เหมาะสมเป็นสิ่งสำคัญ ให้วัดหน้าแปลนของคุณตามคำแนะนำด้านล่างและเปรียบเทียบผลลัพธ์กับขนาดของหน้าแปลนที่ The Metal Company นำเสนอ เส้นผ่านศูนย์กลางวงกลมพิทช์ (PCD) ซึ่งสามารถระบุได้ว่ารูโบลต์หน้าแปลนจะเรียงกันหรือไม่ เป็นหนึ่งในการวัดที่สำคัญที่สุด

A: เส้นผ่านศูนย์กลางภายใน

จากด้านหนึ่งของรูภายในไปยังอีกด้านหนึ่งของรู ให้วัดตามจุดศูนย์กลาง

B: เส้นผ่านศูนย์กลางภายนอก

จากขอบภายนอกด้านหนึ่งของหน้าแปลนไปยังอีกด้าน ให้วัดเส้นผ่านศูนย์กลาง

C: PITCH CIRCLE DIAMETER (PCD)

วัดจากจุดศูนย์กลางของรูสลักหนึ่งไปยังจุดกึ่งกลางของอีกรูหนึ่ง นอกจากนี้ยังสามารถวัดระยะห่างระหว่างขอบด้านในของรูสลักเกลียวด้านตรงข้ามและขอบภายนอกของรูสลักเกลียวได้อีกด้วย

D: ขนาดรู

วัดเส้นผ่านศูนย์กลางของรูสลักเกลียวจากขอบถึงขอบ โดยทั่วไปแล้ว นี่จะใหญ่กว่าโบลต์เมตริกที่ใช้อยู่เล็กน้อย

E: ความหนา

วัดระยะห่างระหว่างขอบของหน้าแบน
