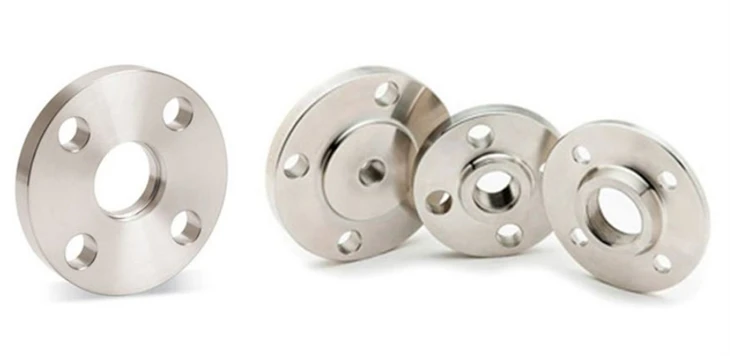

ASME B16.5 หน้าแปลนสแตนเลส (½ "–24")
ASME B16.5 หน้าแปลนสแตนเลส - คู่มือเทคนิคที่สมบูรณ์
หน้าแปลนมาตรฐานสำหรับระบบท่ออุตสาหกรรม (½ "ถึง 24")
1. ข้อกำหนดที่สำคัญ
| พารามิเตอร์ | รายละเอียด |
|---|---|
| มาตรฐาน | ASME B16.5 (ฉบับล่าสุด) |
| ช่วงขนาด | ½ "ถึง 24" (DN15 ถึง DN600) |
| ชั้นเรียนความดัน | 150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| วัสดุ | ASTM A182 (304\/304L, 316\/316L, 321, 347) |
| ประเภทใบหน้า | ยกหน้า (RF), ใบหน้าแบน (FF), ข้อต่อวงแหวน (RTJ) |
| ช่วงอุณหภูมิ | -20 องศา f ถึง 1500 องศา F (-29 องศาถึง 816 องศา) |
2. ประเภทหน้าแปลนและแอปพลิเคชัน
คอเชื่อม (wn)
ใช้: ระบบแรงดันสูง\/อุณหภูมิ (โรงกลั่นโรงไฟฟ้า)
ข้อได้เปรียบ: ฮับเสริมสำหรับการกระจายความเครียด
สลิปออน (SO)
ใช้: ท่อยูทิลิตี้แรงดันต่ำ (น้ำอากาศ)
ข้อได้เปรียบ: จัดตำแหน่งง่ายระหว่างการติดตั้ง
ตาบอด (BL)
ใช้: การปิดท่อปลายหรือช่องตรวจสอบ
ข้อได้เปรียบ: ไม่จำเป็นต้องใช้เครื่องจักรกล
เกลียว (TH)
ใช้: การเชื่อมต่อเครื่องมือจุดบำรุงรักษา
ข้อได้เปรียบ: ไม่จำเป็นต้องมีการเชื่อม
ข้อต่อตัก (LJ)
ใช้: ระบบที่ต้องถอดชิ้นส่วนบ่อยๆ
ข้อได้เปรียบ: หน้าแปลนหมุนได้สำหรับการจัดตำแหน่ง
3. คู่มือการเลือกวัสดุ
| ระดับ | สเป็ค ASTM | คุณสมบัติสำคัญ | อุณหภูมิสูงสุด |
|---|---|---|---|
| 304/304L | A182 F304/F304L | ความต้านทานการกัดกร่อนทั่วไป | 1,500 องศา F (816 องศา) |
| 316/316L | A182 F316/F316L | ความต้านทานต่อคลอไรด์ที่เหนือกว่า | 1,500 องศา F (816 องศา) |
| 321 | A182 F321 | ไทเทเนียมเสถียร (อุณหภูมิสูง) | 1,500 องศา F (816 องศา) |
| 347 | A182 F347 | Niobium มีความเสถียร (การเชื่อม) | 1,500 องศา F (816 องศา) |
4. การจัดอันดับอุณหภูมิความดัน
| ระดับ | 150# | 300# | 600# | 900# |
|---|---|---|---|---|
| 100 องศา f | 275 psi | 720 psi | 1440 psi | 2160 psi |
| 500 องศา f | 180 psi | 550 psi | 1100 psi | 1650 psi |
5. การผลิตและการควบคุมคุณภาพ
กระบวนการผลิต
การปลอมแปลง: ค้อนค้อนปิดการปลอมสำหรับโครงสร้างเมล็ดข้าว
การตัดเฉือน: ความแม่นยำของ CNC ถึง± 0. 05mm Tolerance
การบำบัดความร้อน: การแก้ปัญหาการหลอม (ASTM A961)
พื้นผิวเสร็จสิ้น: ดอง\/passivated หรือ electropolished
การทดสอบ
การตรวจสอบมิติ: ต่อ ASME B16.5 ตารางที่ 5\/6
nde: ของเหลว penetrant (PT), อัลตราโซนิก (UT)
ใบรับรองวัสดุ: en 10204 3. 1 พร้อมการตรวจสอบ PMI
6. แอปพลิเคชันอุตสาหกรรม
น้ำมันและก๊าซ: Wellheads, การเชื่อมต่อไปป์ไลน์
เคมี: ครีบเครื่องปฏิกรณ์ท่อกรด
พลัง: การเชื่อมต่อกังหันไอน้ำ
น้ำ: ท่อบำบัดโรงงาน
ทำไมต้องเลือกหน้าแปลน ASME B16.5 ของเรา?
✔ การปฏิบัติตามกฎระเบียบอย่างเต็มที่: ASME B16.5 & ASTM A182
✔ การรับรอง: PED, NACE, ISO 9001
✔ สต็อกทั่วโลก: การจัดส่งขนาดมาตรฐานอย่างรวดเร็ว
✔ การสนับสนุนด้านวิศวกรรม: การเลือกวัสดุแบบจำลอง CAD
